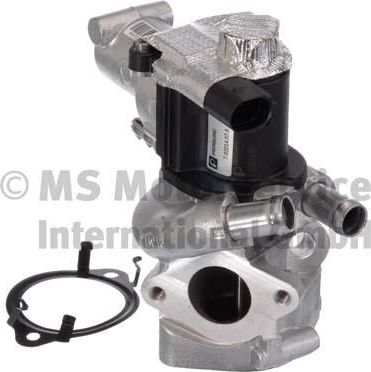

Клапан EGR (рециркуляции выхлопных газов)

Как выбрать клапан EGR (рециркуляции выхлопных газов): тип привода, совместимость с двигателем, конструктивные особенности

Клапан EGR (Exhaust Gas Recirculation) — элемент системы рециркуляции отработавших газов, который перепускает часть выхлопа обратно во впускной коллектор. Это снижает температуру в камере сгорания, уменьшает выбросы оксидов азота (NOx) и помогает двигателю соответствовать экологическим нормам Евро-3 и выше. Клапан устанавливается как на бензиновые, так и на дизельные моторы, а его исправность напрямую влияет на стабильность холостого хода, расход топлива и работу системы нейтрализации отработавших газов.

Типы клапанов EGR

Пневматические (вакуумные) — управляются разрежением во впускном коллекторе через электромагнитный преобразователь. Применяются на более ранних дизельных и бензиновых двигателях, отличаются простой конструкцией.

Электрические (с шаговым двигателем или соленоидом) — управляются непосредственно ЭБУ через сигнал ШИМ. Обеспечивают точную дозировку рециркулируемых газов, чаще встречаются на современных моторах.

Электропневматические — комбинированный вариант, где открытие клапана выполняется вакуумом, а контроль положения ведётся электронным датчиком положения штока.

Также EGR делятся по конструкции на тарельчатые, заслоночные (поворотные) и многоканальные модули, нередко интегрированные с охладителем (EGR-cooler).

Технические параметры выбора

Ключевой ориентир — оригинальный номер детали (OEM) и каталожные кросс-номера. Также учитываются: количество и расположение разъёмов, число контактов в фишке (от 2 до 6 и более), тип фланца и его геометрия, наличие интегрированного охладителя, тип уплотнительной прокладки. Для дизельных модулей важно совпадение направления потока и расположения патрубков охлаждающей жидкости. Сопротивление обмотки соленоида и характеристики датчика положения должны соответствовать оригиналу — иначе ЭБУ будет фиксировать ошибку по цепи EGR.

На что обратить внимание при заказе

Сверяйте VIN автомобиля с применяемостью детали — в пределах одной модели на разных модификациях двигателя ставятся разные клапаны.
Уточняйте комплектность: идёт ли в поставке прокладка, болты крепления, уплотнительные кольца патрубков охладителя.
Проверяйте тип разъёма и количество контактов — визуально похожие модули могут различаться распиновкой.
После замены, как правило, требуется адаптация (инициализация) клапана через диагностический сканер.
При установке очищайте посадочную плоскость от нагара и используйте новые прокладки — старые после прогрева теряют герметичность.
Не путайте клапан EGR с клапаном вентиляции картерных газов (PCV) — это разные элементы.

В каталоге tachka.ru представлены клапаны EGR от производителей Bosch, Pierburg, Wahler, Delphi, Valeo, BorgWarner, NTY, а также оригинальные детали автопроизводителей. Доставка по России.

Частые вопросы

Как подобрать клапан EGR именно под мой автомобиль?

Точный подбор делается по VIN-коду и оригинальному номеру детали. Двигатели одной серии, но разных модификаций (мощность, наличие сажевого фильтра, экологический класс) комплектуются разными клапанами. При сомнениях отправьте VIN менеджеру для проверки применяемости.

Можно ли заменить клапан EGR своими руками?

Механическая замена в большинстве случаев выполняется самостоятельно: открутить крепёжные болты, отсоединить разъём и патрубки, поставить новый узел с новой прокладкой. Однако после установки на современных двигателях, как правило, требуется адаптация через диагностический сканер — без этой процедуры возможны ошибки и нестабильная работа.

Законно ли глушить EGR вместо замены клапана?

Отключение системы рециркуляции снижает экологический класс автомобиля и формально является изменением конструкции. Это влечёт сложности при прохождении техосмотра и оформлении изменений в ПТС. Установка нового исправного клапана — корректный способ решения проблемы.

Какие признаки указывают на неисправность клапана EGR?

Типичные симптомы: плавающие или повышенные обороты холостого хода, рывки при разгоне, потеря мощности, чёрный дым на дизеле, ошибки по цепи EGR в памяти ЭБУ, загорание Check Engine. Часто причиной является закоксовывание штока нагаром, реже — отказ электронной части.

Нужно ли менять прокладки и патрубки вместе с клапаном?

Прокладку фланца меняют обязательно — она одноразовая и после прогрева теряет упругость. Уплотнительные кольца патрубков охлаждающей жидкости (для модулей с охладителем) также рекомендуется обновить. Сами шланги меняют, если есть трещины, расслоение или подтёки.

Номер EAN/Штрих-код	8054309034473
Вид эксплуатации	Электрический
Комплектность	С прокладкой
Напряжение	12 V

Вид эксплуатации	Электрический
Комплектность	Без проладки
Количество полюсов	5
Номер EAN/Штрих-код	4057276473614
Напряжение	12 V

Количество присоединений	5
Вид эксплуатации	Электрический
Номер EAN/Штрих-код	8052553198156

Материал	Высококачественная сталь
Вид эксплуатации	Электрический
Номер EAN/Штрих-код	8054309036316
Напряжение	12 V

Вид эксплуатации	Электрический
Номер EAN/Штрих-код	8054309034602
Комплектность	С прокладкой
Норма выхлопных газов	Норматив Евро-4
Напряжение	12 V

Количество крепежных отверстий	6
Вес	1,13 кг
Комплектность	Без проладки, с уплотнительным кольцом
Количество присоединений	5
Вид эксплуатации	Электрический
Номер EAN/Штрих-код	8053379063543
Напряжение	12 V

Вес	1 кг
Комплектность	С прокладкой
Тип клапана	Соленоидный клапан
Вид эксплуатации	Электрический
Норма выхлопных газов	Euro 4 (D4)
Номер EAN/Штрих-код	8054309034138

Вес	0,64 кг
Количество присоединений	5
Для бензинового двигателя с рабочим объёмом до	1600 куб. см.
Вид эксплуатации	Электрический
Комплектность	С уплотнениями
Номер EAN/Штрих-код	8053379062997
Напряжение	12 V

Спецификация	Vacuum
Количество полюсов	3
Вид эксплуатации	Пневматичексий

Номер EAN/Штрих-код	8054309034725
Вид эксплуатации	Электрический
Комплектность	С прокладкой
