Датчик (клапан, регулятор) холостого хода (Страница 6)

Как выбрать датчик холостого хода: тип конструкции, совместимость с двигателем, способ управления

Датчик (клапан, регулятор) холостого хода — исполнительное устройство системы управления двигателем, отвечающее за подачу дополнительного воздуха в обход дроссельной заслонки на режиме холостого хода. От его работы зависят стабильность оборотов на прогретом и холодном двигателе, плавность сброса газа, отсутствие провалов и самопроизвольных остановок мотора. Узел применяется на инжекторных бензиновых двигателях с механической дроссельной заслонкой и устанавливается, как правило, на корпусе дросселя или на впускном коллекторе.

Типы регуляторов холостого хода

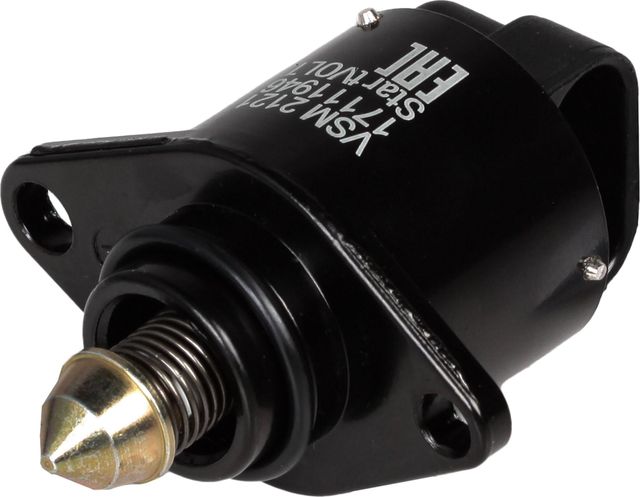

Шаговый электродвигатель (РХХ). Классическая конструкция отечественных и многих азиатских двигателей. Шток с конусным наконечником перемещается на заданное число шагов и перекрывает байпасный канал. Управляется блоком управления по четырёхпроводной схеме.

Электромагнитный клапан с ШИМ-управлением. Применяется на ряде европейских и японских моторов. Открытие пропорционально скважности управляющего сигнала, реакция быстрее, чем у шагового, но устройство более чувствительно к загрязнению.

Поворотный клапан (ротационный). Внутри корпуса расположена заслонка, поворачиваемая моментным двигателем. Используется на двигателях с повышенными требованиями к точности дозирования воздуха.

Технические параметры выбора

Ключевой параметр — артикул производителя двигателя или OEM-номер на корпусе старого регулятора. Подбор только по марке и модели автомобиля без проверки номера часто приводит к ошибке: на одном кузове встречается несколько модификаций двигателя с разными РХХ.

Важны также: количество и тип контактов разъёма (обычно 2, 3 или 4 пина), форма и диаметр посадочного фланца, длина и форма штока (для шаговых вариантов), наличие и размер уплотнительного кольца. Для клапанов с ШИМ-управлением имеет значение сопротивление обмотки — оно должно соответствовать спецификации блока управления.

На что обратить внимание при заказе

• Сверьте OEM-номер на корпусе снятого регулятора с указанным в карточке товара.
• Проверьте тип и расположение разъёма — зеркальные исполнения встречаются у визуально похожих деталей.
• Уточните комплектность: входит ли в поставку уплотнительное кольцо и крепёж.
• Перед установкой нового узла очистите дроссельный патрубок и байпасный канал от нагара — иначе симптомы могут вернуться.
• После замены на большинстве автомобилей требуется адаптация (сброс) — обнуление обученных значений в блоке управления.
• Если ошибка по холостому ходу появилась впервые, имеет смысл сначала проверить подсос воздуха и состояние дроссельной заслонки, а уже затем менять РХХ.

В каталоге tachka.ru представлены регуляторы холостого хода оригинального и неоригинального производства для отечественных и иностранных автомобилей. Среди марок — Bosch, Hitachi, Hella, Delphi, Era, Pierburg, а также продукция отечественных производителей для семейства ВАЗ. Доставка по России.
