Как выбрать реле-регулятор напряжения генератора: совместимость с генератором, схема подключения, тип регулировки

Реле-регулятор напряжения — электронный или электромеханический узел, отвечающий за стабилизацию выходного напряжения генератора в бортовой сети автомобиля. Он удерживает напряжение в диапазоне, безопасном для аккумулятора и потребителей, независимо от частоты вращения коленчатого вала и нагрузки. Деталь устанавливается в составе генератора (часто в одном корпусе со щёточным узлом) либо выносится отдельным блоком в моторном отсеке.

Замена регулятора требуется при просадках или скачках напряжения, кипении электролита в АКБ, недозаряде, мигании контрольной лампы заряда, перегорании ламп накаливания и нестабильной работе электроники.

Типы реле-регуляторов

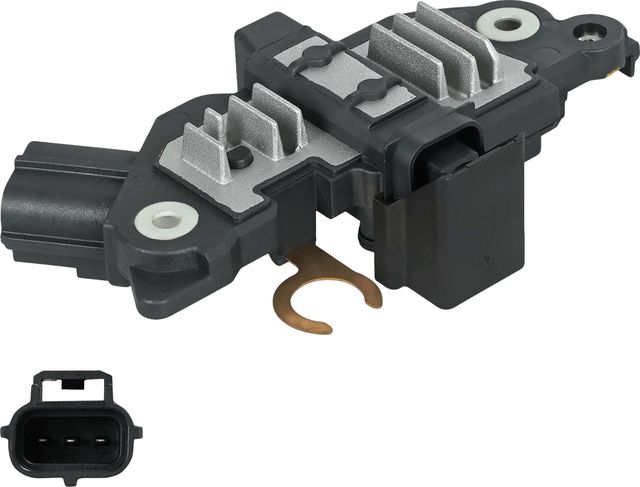

Интегрированные со щёточным узлом — наиболее распространённый вариант для современных легковых автомобилей. Регулятор собран в одном корпусе с щётками, что упрощает обслуживание: при износе щёток меняется весь блок.

Отдельные (выносные) электронные — устанавливаются вне генератора, обычно крепятся к кузову или кронштейну. Применялись на ряде классических моделей и грузовой техники.

Электромеханические (контактные) — устаревший тип с подвижным якорем и контактами. Встречается на старой технике и мототехнике.

С функцией обратной связи (COM, LIN, RVC, SIG) — современные регуляторы, обменивающиеся данными с блоком управления двигателем. Напряжение задаётся ЭБУ в зависимости от температуры АКБ, нагрузки и режима движения.

Ключевые параметры выбора

Номинальное напряжение бортовой сети — 12 В для легковых авто и лёгкой коммерческой техники, 24 В для грузовиков и автобусов. Установка регулятора с несоответствующим напряжением выведет из строя АКБ и потребителей.

Уровень стабилизации — рабочий диапазон, который должен поддерживать регулятор (обычно в пределах 13,8–14,8 В для систем 12 В). У регуляторов с обратной связью значение задаётся ЭБУ.

Тип щёточного узла — посадка щёток, их размер и форма должны соответствовать ротору генератора. Не все блоки внешне похожих регуляторов взаимозаменяемы.

Тип разъёма и количество выводов — встречаются исполнения с 1, 2, 3, 4 контактами и более. Учитывается форма колодки, расположение фиксатора, наличие сигнальных линий L, S, IG, FR.

Производитель и серия генератора — Bosch, Valeo, Denso, Mitsubishi, Hitachi, Magneti Marelli применяют собственные конструкции регуляторов, и подбор ведётся по маркировке генератора, а не по модели автомобиля.

На что обратить внимание при заказе

• Сверьте номер генератора, выбитый на корпусе, с применяемостью регулятора — один и тот же автомобиль мог комплектоваться разными генераторами.
• Проверьте состояние контактных колец ротора: при глубокой выработке новый регулятор быстро износит щётки.
• Оцените форму и размер штекера, расположение монтажных отверстий, длину щёток в свободном состоянии.
• Для автомобилей с интеллектуальной системой заряда выбирайте регулятор именно с поддержкой шины (LIN/COM) — обычный аналог приведёт к ошибкам ЭБУ.
• После установки замерьте мультиметром напряжение на клеммах АКБ при работающем двигателе на разных оборотах и с включёнными потребителями.

В каталоге tachka.ru представлены реле-регуляторы для легковых, коммерческих и грузовых автомобилей. Доступны изделия Bosch, Valeo, Denso, Hitachi, Mitsubishi, Cargo, Era, а также оригинальные запчасти и качественные аналоги. Доставка по России.
